Zo meet u een inzethor correct in
Een goed passende inzethor begint met nauwkeurig inmeten. Op deze pagina leggen wij stap voor stap uit welke maten u moet opnemen, welk profiel u nodig heeft en welke kozijnsituatie u tijdens het bestellen moet selecteren.
Meet altijd in millimeters en trek zelf geen speling van de gemeten maat af. Wij verwerken tijdens de productie automatisch de juiste aftrekmaten.
Geef altijd de exact gemeten dagmaat door
Vul bij het bestellen de breedte en hoogte in die u zelf exact heeft gemeten. De inzethor wordt vervolgens met de juiste productiespeling gemaakt.
Belangrijke aandachtspunten
Dubbele ramen zonder middenstijl
Voor dubbele ramen zonder stijl in het midden, ook wel verhuisramen genoemd, kunt u alleen een voorzethor of raamrolhor aan de buitenzijde plaatsen.
Voor alleen het draai-kiepraam kan wel een inzethor worden besteld.
Tussenstijlen bij grotere hoogtes
Bij een hoogte groter dan 1500 mm wordt één tussenstijl toegevoegd. Bij een hoogte vanaf 1800 mm worden twee tussenstijlen toegevoegd.
Bij pollengaas of huisdierengaas wordt vanaf 1000 mm hoogte een tussenstijl toegepast. Wordt de hoogte groter dan 1800 mm, dan worden twee tussenstijlen geplaatst.
Dit voorkomt dat de profielen door het strak gespannen gaas bol gaan staan.
Meet de breedte en hoogte van de dagopening
Meet de strakke opening van het kozijn. Geef de exacte gemeten maat in millimeters door en trek zelf geen speling van de maat af.
Exacte breedte van de dagmaat
De maat die in de afbeelding met de letter A wordt aangegeven, is de breedtemaat die u tijdens het bestellen moet doorgeven.
Exacte hoogte van de dagmaat
De maat die in de afbeelding met de letter B wordt aangegeven, is de hoogtemaat die u tijdens het bestellen moet doorgeven.
Meet de hoogtemaat dan vanaf de bovenzijde van de aluminium strip.
Meetinstructie per type kozijn
De manier van meten is bij ieder kozijn vrijwel gelijk. Wel is het belangrijk dat u tijdens het bestellen het juiste type kozijn selecteert.
Kunststof of aluminium kozijn
Meet de strakke dagopening van het kozijn in de breedte en hoogte zo nauwkeurig mogelijk.
Meet tot op de millimeter en trek zelf geen speling van de maat af. Wij zorgen vervolgens voor de juiste productiemaat.
Houten kozijn
Meet het houten kozijn nauwkeurig in de breedte en hoogte, eveneens tot op de millimeter.
Ook bij een houten kozijn hoeft u geen rekening te houden met speling. Wij verwerken de juiste aftrekmaat tijdens het productieproces.
Houten kozijn met aluminium strip
Meet de strakke dagmaat in de breedte en hoogte op dezelfde manier als bij de andere kozijnen.
Trek geen speling van de gemeten maat af. Meet de hoogtemaat vanaf de bovenzijde van de aluminium strip.
Waar bevindt de aluminium strip zich?
Bij een houten kozijn is het belangrijk om tijdens het bestellen aan te geven of de aluminium strip tussen of voorbij de verticale kozijnstijlen loopt.
De hoogtemaat wordt gemeten vanaf de bovenkant van de aluminium strip. Op de bijbehorende instructiefoto’s wordt dit met een rode pijl aangegeven.
Aluminium strip tussen de kozijnstijlen
Bevindt de aluminium strip zich tussen de verticale kozijnstijlen? Selecteer dit dan bij het bestellen van uw inzethor.
Voor deze situatie hanteren wij een andere aftrekmaat. Dit type strip heeft vaak ook een rubberen strip aan de bovenzijde.
Aluminium strip voorbij de kozijnstijlen
Loopt de aluminium strip voorbij de verticale kozijnstijlen? Selecteer deze situatie dan tijdens het bestellen van uw inzethor.
Ook hiervoor houden wij rekening met een specifieke aftrekmaat tijdens de productie.
Bepaal de benodigde profieldiepte
De juiste profieldiepte hangt af van uitstekende onderdelen aan het raam, zoals een lekdorpel of ventilatierooster.
Vlak sluitend raam
Kies een profieldiepte van 20 mm wanneer het raam geen lekdorpel, verdikking of ventilatierooster heeft en het draaiende raam vlak tegen het kozijn sluit.
- Geen lekdorpel
- Geen ventilatierooster
- Geen uitstekende raamlijst
- Raam sluit vlak tegen het kozijn

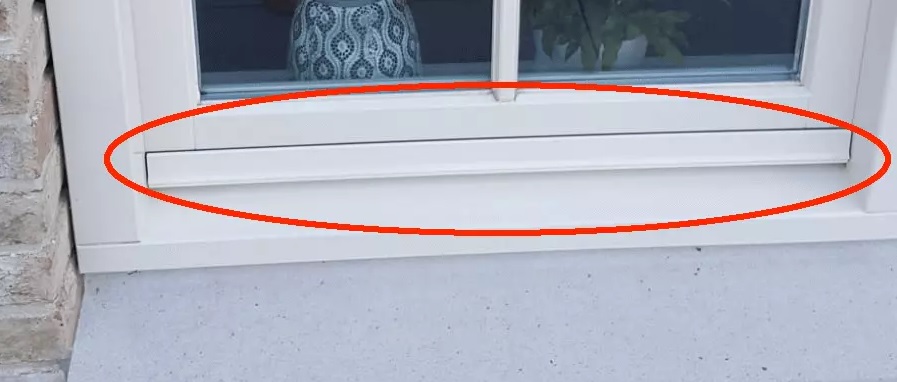

Raam met lekdorpel
Heeft het raam een lekdorpel aan de buitenzijde van het draaiende gedeelte? Meet dan hoeveel millimeter deze uitsteekt ten opzichte van het raam.
In de meeste situaties is een profieldiepte van 34 mm voldoende.
Ventilatierooster of grotere uitsteking
Heeft het raam een ventilatierooster of een ander onderdeel dat verder uitsteekt? Dan heeft u waarschijnlijk een profiel van 43 mm nodig.
Meet hoeveel millimeter het rooster ten opzichte van het kozijn uitsteekt.
Meet hoeveel millimeter de lekdorpel ten opzichte van het draaiende raam uitsteekt. Deze uitsteking bepaalt welke profieldiepte u nodig heeft.
Rolluiken of screens aan de buitenzijde
Heeft u een rolluik of screen aan de buitenzijde van het raam? Kies dan in beginsel voor een profiel van 20 mm.
Heeft het raam een lekdorpel of ventilatierooster? Dan is een inzethor met een profiel van 20 mm niet geschikt.
Het draaiende raam moet daarnaast vlak tegen het kozijn sluiten.
Houd rekening met de uitstekende diepte
Ventilatieroosters bevinden zich meestal in een vast raam of zijn bij een draai-kiepraam op een tussenstijl gemonteerd.
Rooster in het draaiende raam
Is het draaiende raam zelf voorzien van een ventilatierooster? Houd dan rekening met de benodigde profieldiepte van de inzethor.
Meet hoeveel millimeter het rooster ten opzichte van het kozijn uitsteekt. Deze maat bepaalt de benodigde profieldiepte.
In de meeste situaties met een ventilatierooster is een profiel van 43 mm voldoende.
Maximale uitsteking per profiel
In de technische tekeningen ziet u hoeveel ruimte ieder profiel biedt voor een lekdorpel, ventilatierooster of ander uitstekend onderdeel.
Maximale uitsteking: 8 mm
Uitstekende onderdelen mogen bij het 20 mm profiel maximaal 8 mm uitsteken.
Maximale uitsteking: 22 mm
Een lekdorpel, ventilatierooster of ander onderdeel mag bij het 34 mm profiel maximaal 22 mm uitsteken.
Maximale uitsteking: 31 mm
Uitstekende onderdelen mogen bij het 43 mm profiel maximaal 31 mm uitsteken.
Welke aftrekmaten worden toegepast?
De inzethor wordt altijd iets kleiner geproduceerd dan de door u opgegeven maat. Deze speling is nodig om de hor goed te kunnen plaatsen.
| Type kozijn | Aftrek hoogte | Aftrek breedte |
|---|---|---|
| Houten kozijn | −4 mm | −6 mm |
| Houten kozijn met strip tussen de stijlen | −4 mm | −6 mm |
| Kunststof kozijn | −4 mm | −6 mm |
| Aluminium kozijn | −4 mm | −6 mm |
| Houten kozijn met strip voorbij de stijlen | −12 mm | −6 mm |
Trek bovenstaande aftrekmaten niet zelf van de gemeten maten af. Tijdens het productieproces verwerken wij de juiste aftrek voor de benodigde speling.
Bestel uw inzethor direct op maat
Vul de exact gemeten breedte en hoogte in, kies het juiste kozijn- en profieltype en stel uw inzethor eenvoudig online samen.
Twijfelt u? Stuur ons enkele foto’s
Heeft u vragen over uw kozijn, aluminium strip, lekdorpel, ventilatierooster of profieldiepte? Stuur ons dan duidelijke foto’s via WhatsApp.
Aan de hand van de foto’s kunnen wij beoordelen of u de juiste kozijnsituatie en profieldiepte heeft gekozen en of de maat op de juiste plaats is opgenomen.
